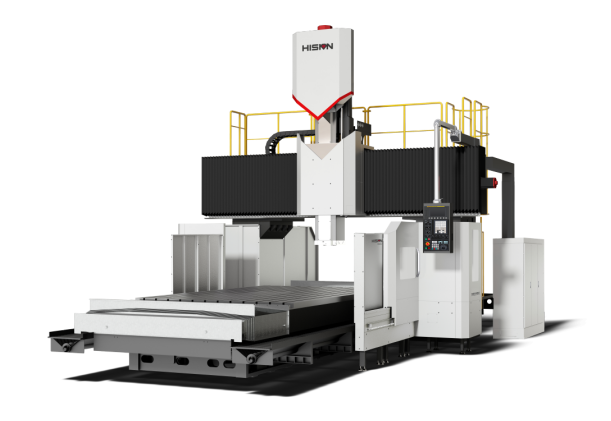

GNU28系列產品在繼承了傳統龍門機床基礎框架剛性強，結構對稱，穩定性強等優點的基礎上，通過優化布筋結構，合理分布質量，使整機剛性強。具備銑削、鏜削、鉆削（鉆、擴、鉸）、攻螺紋、锪削等多種加工功能，適用于汽車、模具、航空航天、包裝、五金等各種機械加工領域的需求。

l 主要結構

該機床為龍門框架固定,工作臺移動結構，主要由工作臺、床身、立柱、橫梁、滑鞍、滑枕、液壓系統、潤滑系統、冷卻過濾系統、排屑裝置、旋轉式操作面板以及電控系統等部件組成。

各坐標軸定義：

X軸：工作臺在床身上做前后縱向運動；

Y軸：滑枕、滑鞍部件在橫梁上沿導軌作左右橫向運動；

Z軸：滑枕在滑鞍上沿導軌作上下垂直運動；

l 床身（X軸）

床身和工作臺材料均選用高強度優質鑄鐵，樹脂砂造型。X軸導軌采用重載導軌支撐結構，各滾柱直線導軌上根據力學原理合理布局高承重滑塊位置和數量，從而使機床得到高剛性和長久穩定的精度。

傳動系統采用交流伺服電機，通過低背隙減速器后，帶動重載荷滾珠絲杠旋轉，實現X軸的直線往復運動，絲杠支撐采用兩端固定預拉伸結構。

l 立柱橫梁（Y軸）

立柱橫梁大件采用高強度優質鑄鐵，樹脂砂造型。

橫梁導軌采用階梯式結構，橫梁截面大，導軌跨距大，主軸中心到Z軸導軌面距離短，翻轉力矩小，結構剛性好。Y軸導軌選用進口重載導軌支撐，此結構抗震性能好，剛性強，穩定性佳。

傳動系統采用交流伺服電機，通過低背隙減速器、高剛性聯軸器聯接后，直接帶動重載荷滾珠絲杠旋轉，實現Y軸的直線往復運動，絲杠支撐采用兩端固定預拉伸結構。

l 滑鞍滑枕（Z軸）

滑鞍、滑枕采用高強度優質鑄鐵，樹脂砂造型，導軌副采用貼塑板+中頻淬硬滑動導軌結構，強力潤滑系統，配合大扭矩伺服電機和液壓雙油缸平衡，使滑枕部動態特性好，啟停反應更快。

Z軸伺服系統采用交流伺服電機，通過高剛性聯軸器聯接后，直接帶動重載荷滾珠絲杠旋轉，實現Z軸的高精度往復運動，絲杠支撐采用兩端固定預拉伸結構。

主軸采用優質合金鋼,滲碳淬火，主軸軸承組件選用進口高精密主軸軸承，并配置主軸恒溫冷卻系統，主運動配置全齒輪傳動，通過自動換檔實現高、中、低三檔變速，在每檔速度內無級調速。
